Einfacher geht es nicht mehr! Dieser Artikel beschreibt eine sehr einfach selbst zu bauende Antenne, die insbesondere für die Kommunikation auf dem 70 cm Band über umlaufende Satelliten konzipiert ist.
Für Satellitenkommunikation werden aus verschiedenen Gründen vorzugsweise zirkular polarisierte Antennen entweder mit Nachführung und hoher Richtwirkung oder mit gleichmäßiger Abstrahlung benutzt. Ein typischer Vertreter der letztgenannten sind gekreuzte Dipole (Turnstile), die in der üblichen Form jedoch mit einer speziellen Signalzuführung gebaut werden müssen.
Die hier beschriebene Antennenform vermeidet durch den geschickten Einsatz verschiedener Impedanzen diese Schwierigkeiten und ist daher bei Vorliegen des 3D-gedruckten Zentralteils in rund einer Stunde selbst zu bauen. Die meisten der benötigten Teile sind um wenige Euro im nächsten Baumarkt verfügbar. Die Antenne wurde in EZNEC entworfen und in der Praxis optimiert. Eine Zusammenstellung der wesentlichen Antennenparameter findet sich im Artikel.
Very impressed with your design.
I Didn’t use the Ferrite, and I used very thin Brass shim instead of the wires to join the elements to the connector.
I had been trying it with some cubesats and was impressed.
But what happened next has sold me on the design.
I had the antenna mounted directly on a handheld, that i was testing with prior, I had skyroof software running with a HackRF, with LNA and Collinear antenna, it showed ARISS was rising, I started to here people chatting on the repeater, so I turned on the handheld and dialed up the frequency for ARISS VU repeater, and went to go out side, But I started to hear them chatting now on the hand held and with great signals, now this pass was to the west and out side my radio room is a very large awning, so I would have expected no signals, however I was able to listen for most of the pass as it tracked south west, the antenna does work very well, and I am going to make one for two meters, the only thing is how do you mount these out side, I may just epoxy a mount onto the bottom of them…
But many thanks again for your Design
Peter,
thx for your comment on the antenna and happy that you like the design.
On your question: I don’t use the antenna outside permanently, so just put it on a table. If I were, I’d probably adjust the 3D-Design of the bottom to incorporate some mounting item, like a nut or bolt.
Best,
Chris, OE1CGS
Wirklich tolle Antenne Chris !
Hast Dir viel Arbeit damit gemacht..
Hast du eigentlich Maße für eine 2m Version zum Satellitenfunk ?
55&73 Gerd OE3ASA
das ganze jetzt noch als duoband antenne konstruieren oder maßangaben für eine 2m variante, dann könnte man einfach zwei davon bauen
Hallo Chris,
kann man dich auch direkt über eMail erreichen ?
Ich bin zu blöd die Antenne nach zu bauen und brauch mal deine Hilfe…
Vy 73 Alain / DD5AA
Hallo Alain,
bitte checke deine PM.
Vy 73,
Chris OE1CGS
Hallo Chris,
ich bin gerade dabei deine Antenne zubauen. Ich würde gerne wissen wozu man die FT-Ringkerne braucht ?
Grüße aus Dessau & 73,
Alain DD5AA
Alain,
danke für dein Interesse an der Antenne, viel Erfolg beim Bau und viel Spaß beim Betrieb.
Bei der praktischen Ausführung sind die Antennen(hälften) selten komplett symmetrisch, bzw. sorgen Umgebungseffekte dafür, dass die Antenne nicht symmetrisch belastet wird. Dadurch kommt es zur Bildung von Mantelwellen („common mode“) auf der Außenseite des Koaxialkabels, das damit zu einem Teil der Antenne wird. Beim Empfang stört dies die Antennencharakteristik, beim Senden könnten andere Geräte gestört werden („TVI“). Die Ferrite unterdrücken die Mantelwellen und damit die Störungen.
Die Antenne wird sicherlich auch ohne die Ferrite funktionieren, aber sicher ist sicher….
Chris, OE1CGS
Hallo Chris,
prima Antenne! Funktioniert (ohne es genau vermessen zu haben) in der Praxis mindestens mal genauso gut, wie mein voriger RHCP-Kreuzdipol, allerdings mit einer deutlich einfacheren Speisung ohne Transformations- und Phasenleitung.

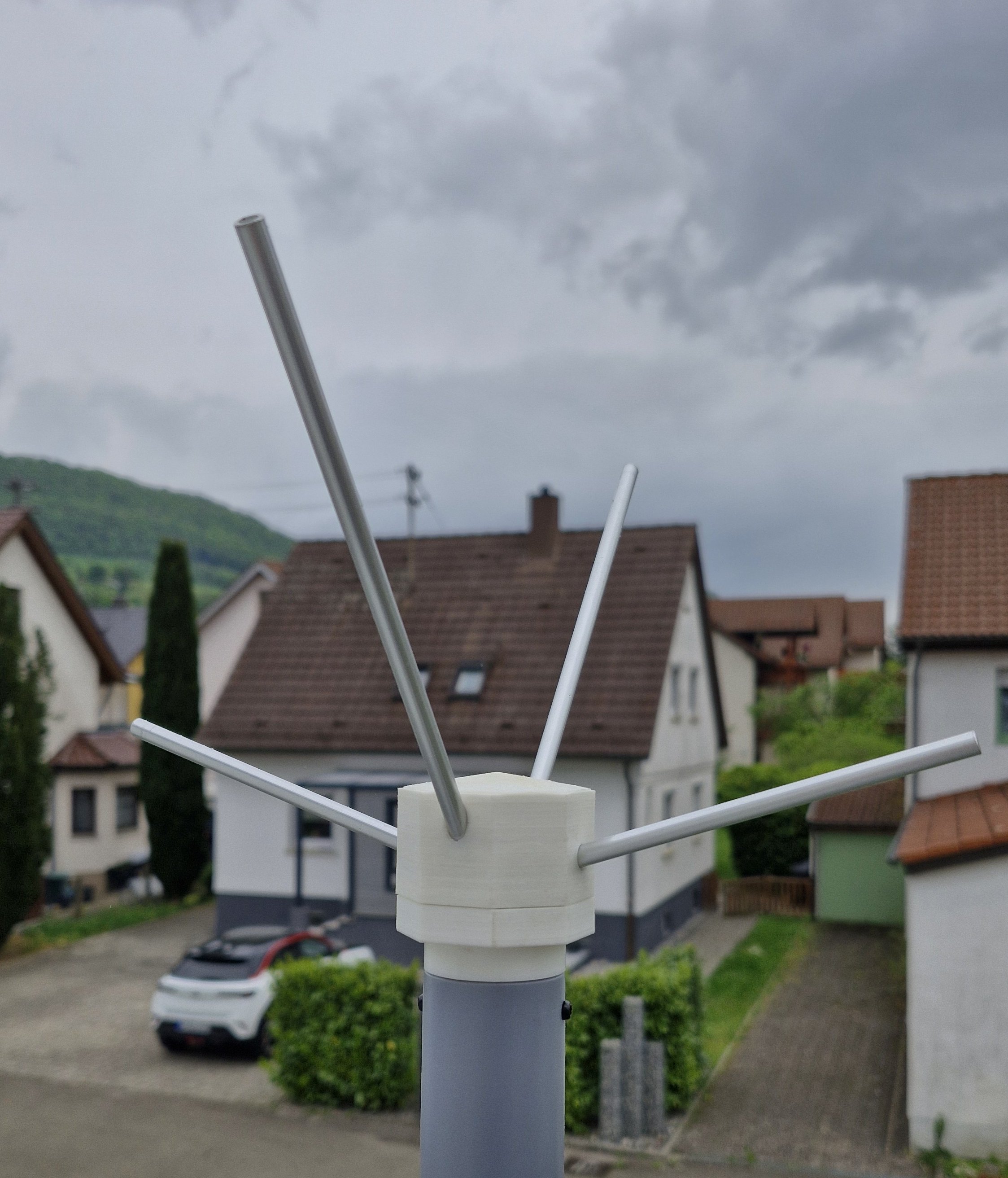

Mein Nachbau (https://www.dl9sec.de/images/dl9sec_easy-turnstile_uhf_oe1cgs.jpg) hat auf Anhieb gut funktioniert. Ich habe das Gehäuse für mich etwas modifiziert (Buchsenloch zu gemacht, Kabelabgang nach unten) und aus ABS gedruckt (ist deutlich umweltbeständiger). Zusätzlich habe ich dem Gehäuse auf der Oberseite einen 4mm hohen Kegel spendiert, damit Regenwasser ablaufen kann und nicht auf dem Gehäuse stehen bleibt. Die Enden der Alurohre habe ich mit einem Klecks UV-härtendem Harz verschlossen. Beim Einschrauben der Alurohre ins Gehäuse habe ich mit etwas Silikonfett auf der Außenseite den Spalt zwischen Gehäuse und Alurohr verschlossen, damit das Gehäuse nicht mit Regenwasser volläuft (durch die Schrumpfung des ABS beim Drucken um etwa zwei Zehntel Millimeter war der Spalt ohnehin schon etwas kleiner).
Mit der in der Beschreibung angegebenen Drahtlänge für die Verbindung der Strahler bin ich nicht zurecht gekommen, die musste ich deutlich länger machen, obwohl ich die Verbindung von der Außenseite auf die Innenseite verlegt habe, um kürzere Anschlüsse der Speiseleitung zu haben. Statt der FT-Ringkerne habe ich übrigens einfach zwei 7mm Klappferrite um meine Speiseleitung gemacht (ich habe ja einen Kabelabgang nach unten).
Vielen Dank fürs Teilen des Designs und der wirklich guten Beschreibung!
Gruß, Thorsten DL9SEC
Hallo Thorsten,
kann man von Deiner Konstruktion die 3D-Druckdateinen bekommen?
Ich bin in CAD nicht so firm.
73 Henry DH5RUM
Lieber Thorsten,
vielen Dank für deinen Kommentar. Freut mich sehr, dass du mit der Antenne Spaß hast. Und vielen Dank dafür, dass du deine Modifikationen mit uns teilst.
Vy 73,
Chris, OE1CGS
